    Мини-каналы серии МЕХ и ЭКО

    Санитарно-эпидемиологической службой РФ
    Государственной противопожарной службой МВД РОССИИ
    Сертифицированны ГОСТ-Р Госстандарта РФ

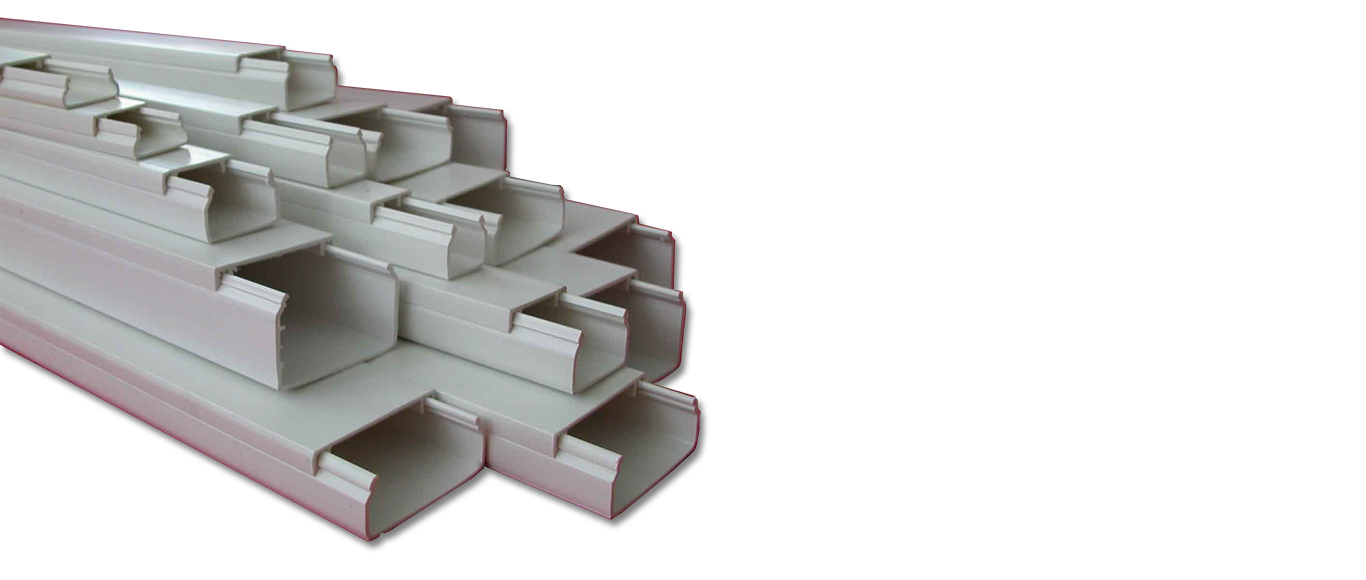

Серия МЕХ - кабеленесущая система пластиковых миниканалов для открытой проводки в административных, жилых и промышленных помещениях. Система разработана в соответствии с требованиями стандартов проводки электрических силовых и слаботочных кабелей. Система включает в себя 14 основных и наиболее используемых сечений: 12х7, 12х12, 15х10, 20х10, 20х12.5, 16х16, 25х16, 25х25, 40х16, 40х25, 40/2x25, 40х40, 60/3х16, 75/3х20 мм.

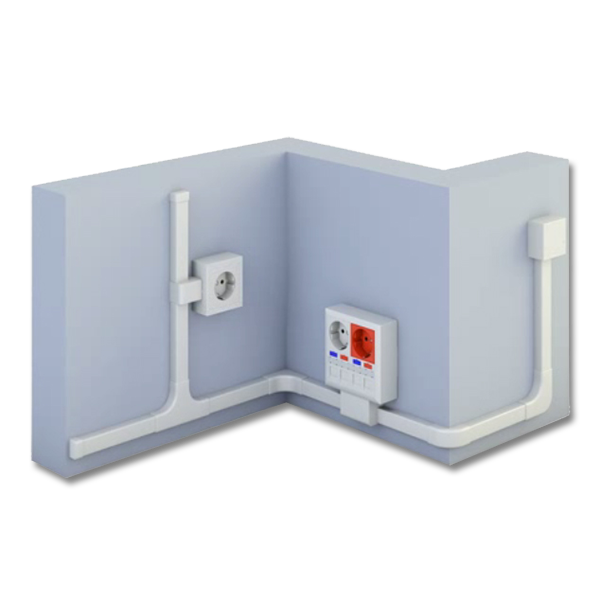

Система миниканалов "МЕХ / ЭКО" - модульная. В комбинации с элементами системы кабель-каналов проводка быстро монтируется с возможностью установки распределительных коробок, розеток и разъемов двух стандартов:

  • "евростандарт" с диаметром между посадочными винтами 60мм и стандарт 45*45мм.
  • Миниканалы удобны в установке, устойчивы к механическим повреждениям и сочетаются с различными кабель-каналами и коробами больших сечений в любом интерьере.
  • Все сечения серия МЕХ и ЭКО комплектуется углами, тройниками, заглушками, переходниками, а так же различными модулями: коробками, адаптерами, розетками, выключателями и другими необходимыми на рабочем месте элементами.
  • Конструкция замка крышки миниканалов выполнена по типу "двойной замок", что дает возможность многократно проводить открывание и закрывание кабель-каналов без деформации крышки и исключает самопроизвольное отсоединение.
  • Материал кабель-канала самозатухающая композиция ПВХ - один из лучших материалов для производства сложных профилей - ПВХ композиции. ПВХ обладает хорошей погодостойкостью, умеренной прочностью, относится к самогасящимся материалам. Наиболее приемлем по цене из конструкционных материалов с аналогичными характеристиками. Непрозрачный, окрашиваемость удовлетворительная и зависит от состава композиции.
Мини каналы MEX

Ассортимент мини-каналов MEX / ECO

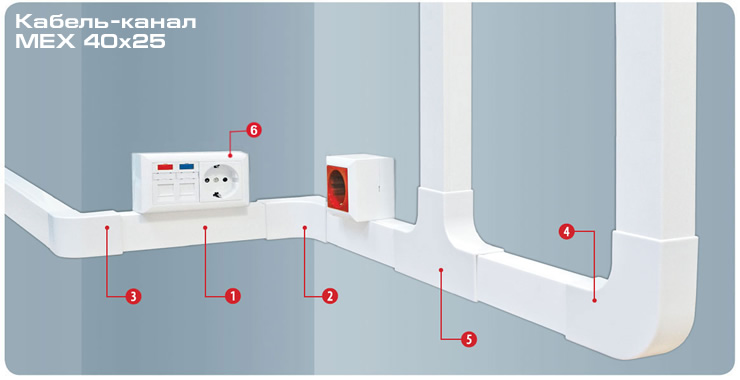

Мини каналы MEX

1 - Короб MEX / ECO

2 - Угол внутренний MI

3 - Угол внешний ME

4 - Угол плоский ML

5 - Угол Т-образный MT

6 - Установочные коробки

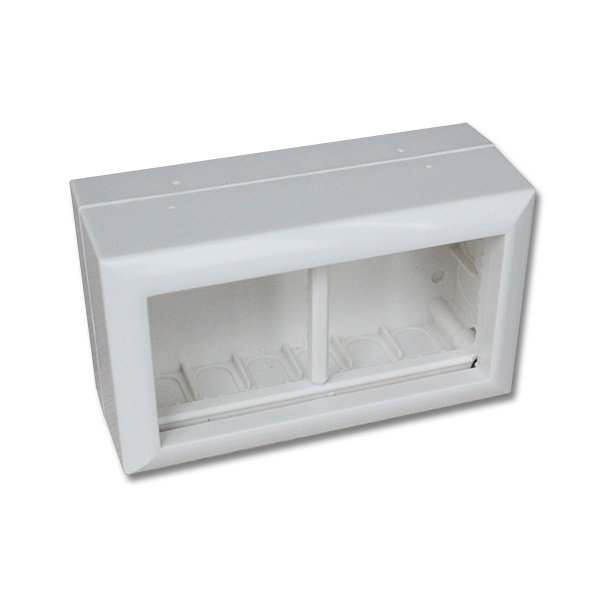

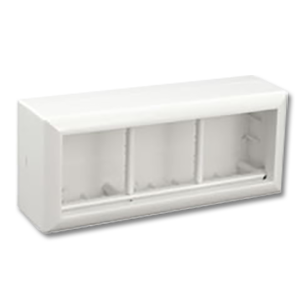

Коробка установочная модульная

Для популярной серии МЕХ (ECOPLAST) разработан ассортимент ряд компактных решений для организации "рабочих мест" на базе миниканалов МЕХ/ЭКО и магистральных каналов ЭКОПЛАСТ. Новые решения выполнены в виде двух, трех и четырех постовых модульных коробок для монтажа простым защелкиванием внутрь модулей силовых розеток, сдвоенных силовых розеток, информационных розеток типа RJ 11,12,45 и монтажа внутрь серии LK45.

Модульные установочные коробки разработаны в универсальном исполнении и адоптированы для большинства стандартных электроустановочных модулей с типоразмерами 22.5х45 и 45.45 и компьютерных лицевых панелей и модулей типа:KRONE, AMP, Seimon, Panduit, AVAYA, RiT, Molex, R&M, Legrand, Keystone, AESP, NEXANS, Elcross, Nikomax, Lanmaster, Eurolan, Hyperline и др.

Материал и исполнение:

  • Материал: АБС пластик или ударопрочный термостойкий поликарбонат, устойчивый к старению.
  • Степень защиты: IP20 по ГОСТ 14254
  • Климатическое исполнение: УХЛ 3 по ГОСТ 15150.
  • Использовать внутри помещений.

Система коробок в сочетании с миниканалами серии МЕХ, плинтус-каналами МЕХ и магистральными каналами серии INSTA является эргономичной и эстетичной, легко сочетается с различными видами интерьеров.

Артикул Количество постов / модулей
для установки внутрь		 Габаритные размеры
72944Коробка установочная модульная2 / 4109x65x45
72946Коробка установочная модульная3 / 6149x65x45

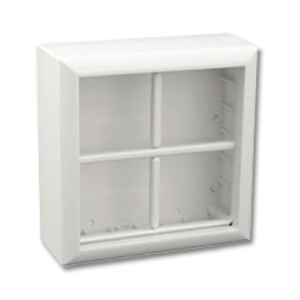

72948Коробка установочная модульная4 / 8109x109x45
Для монтажа с сериями кабель-каналов

МЕХ (от 7х12 до 40х40, каналы-плинтусы 16х60 и 20х75 / INSTA (для 40х60 и 60х60)

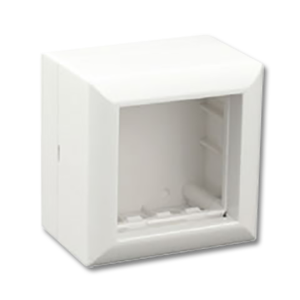

Коробка установочная модульная

Коробка установочная модульная SM45 для размещения модульных приборов стандарта 45х45 (артикул 72914). Коробка SM45 универсальная применяется для перехода на открытый монтаж, а также используется в системных продуктах кабель-каналах типа МЕХ/ЭКО или INSTA.

В коробки типа SM45 можно устанавливать электроустановочные изделия любых производителей поддерживающих стандарт "45х45 мм с последующей установкой на кабель-каналы МЕХ / ЭКО или INSTA.

Степень защиты IP20.

Материал - самозатухающая композиция АБС пластика. Коробка SM-45 (имеет квадратное основание в отличии от прямоугольного основания коробки SMP).

онструктивное отличие от коробки SMP - выполнена без суппорта, съемная верхняя часть коробки под который располагается каркас крепления розетки. Коробка имеют возможность быстрого монтажа розеток типа "клик"

Артикул Цвет Габаритные размеры, мм Степень защиты
72914Коробка установочная модульнаяБелый65x65x45IP20
Коробка установочная модульная Коробка установочная модульная

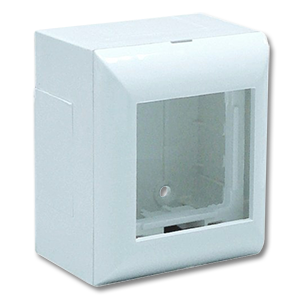

Коробка установочная модульная

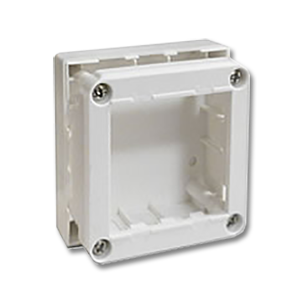

Коробка установочная модульная для размещения модульных приборов размером 45х45 типа розеток и выключателей силовых или слаботочных розеток. Устанавливается в миниканалы и кабель-каналы и короба. Коробка SMP (артикул 72919) выполнена из самозатухающей композиции АБС пластика и предназначена для серий миниканалов и коробов типа МЕХ / ЭКО или INSTA. Также может крепится отдельно и использоваться вне зависимости от миниканала или короба, т.е. являясь элементов перехода со скрытой проводки на открытую (т.е. поверхностный монтаж). Все коробки типа SMP имеют съемные подводы для установки переходников, чтобы скрыть места подводки и подключения кабель-каналов. Для создания "рабочего места" на основе миниканалов - можно крепить коробки типа SMP в ряд без ограничений - 1-2-3-4-5- и т.д.

Поверхностная накладка для коробок SMP к миниканалам МЕХ и ЭКО имеет тот же элемент суппорта как суппорт PM45 для кабель-канала INSTA.

* Имеют съемные подводы на 4 стенках для переходников типа ASMP (для скрытия мест подключения миниканала и кабель-канала)
Артикул Цвет Габаритные размеры, мм Степень защиты
SMP 72919Коробка установочная модульнаяБелый65x80x40IP20
Коробка установочная модульная

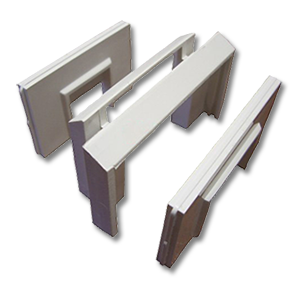

Переходники

Переходники для установки между окончанием миниканала и коробками типа SM (версия 2) и SMP. Предназначены для скрытия мест подводов кабель-канала к коробкам. Представляет из себя набор под все сечения миниканалов типа МЕХ и ЭКО. Крепится непосредственно в стенки коробки установочной типа SM или SMP.

Артикул Цвет Степень защиты
72921ПереходникиБелыйIP20
72922ПереходникиБелыйIP20
72923ПереходникиБелыйIP20
Переходники
